Con esta instalación baterías servicio, set de 2 baterías AGM de 120Ah cada una de Ritar, preparamos este velero para la instalación de placas solares que le haremos. Y sobretodo para que pueda navegar en travesía o fondear sin problemas.
Se hizo limpieza codo escape del motor que estaba obstaculizado tras largo tiempo sin hacerle mantenimiento en esta parte.
Desmontamos el codo de escape y los tubos anexos del circuito de refrigeración por agua de mar. Se cambiaron las juntas tanto del codo como de los tubos del circuito desmontados.
Prueba de motor con confirmación de escape correcto. Que lástima no haber sacado video antes de la reparación.
En este velero, hemos instalado un piloto automático interno Raymarine Evolution EV-1 y con unidad de control ACU200 monitor P70S y unidad lineal T1. También instalamos un equipo de viento para completar el control de la navegación. Podéis ver el esquema en la parte de la instalación. Y aprovechando que el velero sale del agua, también le hicimos el pintado antifouling (anti incrustante).
La principal dificultad mecánica teórica recae en el espacio disponible alrededor de la mecha del timón y de la construcción del mismo. Después aparecerían otras dificultades intrínsecas a los barcos con muchos años, que ya comentaré más abajo.
En este caso la mecha era de resina epoxi con fibra (ver foto más abajo). Esto dificulta la unión con la unidad lineal (el cilindro lineal que da el movimiento).
En este proyecto hemos diseñado un elemento de unión entre cilindro y mecha timón que se pueda fijar a la mecha con unas mordazas cilíndricas y a la vez atravesando la mecha por dentro para asegurar la fiabilidad en el giro del timón.
Para el diseño, hicimos un prototipo en madera (muy simple pero suficiente) para validar la geometría y luego se diseñó (croquis con medidas a mano) la palanca en L para unirlo con el actuador lineal.
La pieza L fabricada en Intuycal
La L una vez fabricada, pero solo apuntada la soldadura, la usamos para centrar los agujeros pasantes de la mecha. Después ya se acaba la soldadura de la L.
Para el montaje, se ha tenido que suspender el barco, ya que el timón solo entra así. El diseño justo de la L hace que se tenga que montar en la mecha con el timón girado (en posición crujía no entra) para que los bulones de la L atraviesen la mecha.
Por último el montaje del actuador lineal, que se hizo a través de una pieza (tipo Omega) hecha también a medida para fijar el soporte del cilindro a la pared del espejo de popa.
Así es como quedó por fuera del espejo de popa, la fijación del soporte omega bién sellado todo con SIKA !
En este video (click aquí) podéis ver el montaje mecánico final con todas las uniones: cilindro- palanca L, palanca L – rudder, ….
Cabe destacar aquí que, como ya dije anteriormente, tuvimos la dificultad en sacar la mordaza que une caña timón con mecha. Los tornillos estaban totalmente soldados por la corrosión a la mordaza. Tuvimos que destruir la mordaza y fabricar una nueva. El coste del recambio del fabricante salía muy caro. Con lo cual contactamos con un taller de mecanizado colaborador que hizo el plano copiando la pieza y la fabricó. En concreto usó corte por láser por la geometría especial que tiene.
Ahora vamos por la configuración del sistema piloto automático. Aquí veis un esquema que al menos os sirve para haceros una idea aproximada.
Para hacer la instalación completa, tuvimos que instalar: monitor del piloto automático, monitor del equipo de viento, la unidad de control, y el sensor EV-1 (de posición/orientación). Éste ultimo tiene que instalarse lo más próximo posible a la linea de crujía. También el equipo de viento encima del mástil. Instalamos el sensor y la unidad de control en el tambucho de popa, muy cerca de timón. Todos los elementos van comunicados mediante sistema NMEA 2000 y por supuestos alimentados con 12v del set de baterías de servicio.
Y por ultimo la instalación del equipo de viento en lo alto del mástil. Ya se hizo con el barco en el Port de Masnou. Ésta costó, como es normal, al haber de despasar 2 mangueras antiguas y pasar un guiacabos a través del palo. Y luego la manguera del nuevo ST60 de Raymarine.
Y aquí una bonita vista del Port Masnou desde arriba del mástil (click aquí).
La primera semana de pruebas del armador (estaba de vacaciones), ya funcionando todo perfecto con 15-20 kn y rachas de 25kn.
https://www.instagram.com/p/Bn7QLzuneU_/?utm_source=ig_web_button_share_sheet
En este velero de 31 pies hemos instalado un sistema de doble placa solar flexible para alimentar los servicios a bordo para navegación, travesía y batería arranque.
Este es el esquema de funcionamiento general. Se instaló un regulador de carga DUO, es decir con doble salida para los dos sets de baterías.
Y éstos son los cálculos (puede que no se entienda muy bien la tabla) hechos a mi medida para asegurarnos la potencia necesaria, el número de placas, etc…
La conclusión es que nos hace falta una potencia de 178W, y esto lo conseguiremos con 2 placas de 100W flexibles.
La instalación de cables baja por los soportes inox del bimini y entran a través del casco por 2 pasa-cascos.. Decidimos con el armador pasar los cables por fuera de los tubos del bimini.
Los dos cables positivo (+) y negativo(-) se conducen por el camarote principal de popa. Siempre bien fijados (embridados) y con un acabado lo más limpio y parecido al original…
También puedes ver video en:
Limpieza de la cubierta de gelcoat de este pequeño velero de fibra de vidrio. Llevaba más de 2 años sin lavarse. Se usó un producto en polvo que después de aplicarlo y actuar durante 5-10 minutos se baldea y luego se acaba de frotar con el cepillo adecuado.
Parece que el armador va a salir pronto a navegar desde Puerto de Badalona.
Debido a que es un barco con muchos años, el gelcoat ya tiene un aspecto viejo y está oscurecido. Con lo cual no es fácil de conseguir con un bajo presupuesto solucionar mejorar el estado del gelcoat.
En primer lugar, se montó un circuito auxiliar independiente con bomba para recircular agua dulce para hacer limpieza del circuito refrigeración. La limpieza se hace con líquido que disuelve las incrustaciones sin dañar el motor.
El trabajo se hizo en el Puerto de Badalona.
La recirculación se hace entrar al motor aguas arriba de la bomba de agua (quitando previamente el impeller)
Y el retorno al depósito auxiliar se hace desde el tubo de salida del intercambiador. Antes de mezclarse con los gases del escape del motor (y antes del sifón).
Finalmente, en este vídeo podéis ver el funcionamiento
Debido a que este clase mini 6,5 sufrió golpes durante una maniobra, tenía la regala de babor dañada, en un tramo de 1 m aprox de longitud. La humedad se coló hasta dentro y hizo saltar la pintura.
La reparación se hizo de dos formas. En las zonas, la mayor parte, donde teníamos fibra y resina poliester rellenando con gelcoat y carga. En las pequeñas zonas con una reparación ya existente, se tapó con resina epoxi y carga. Luego 2 capas de imprimación a todo y acabado con esmalte de poliuretano.
Por el interior, se reforzó la zona con 2 capas de tejido fibra de vidrio y resina epoxi. Después de lijar adecuadamente, capa de imprimación y también acabado con esmalte de poliuretano.
Zona dañada en la regala de babor del mini
Las grietas han dañado la fibra y en la parte interior de cabina ha saltado la pintura.
Preparación de la cabina para evitar suciedad (polvo) al lijar la zona dañada.
Este mini de la Base Mini Barcelona, a parte de hacerle la pintura antifouling, tenía grietas en el bulbo de la quilla debido a golpes y deformaciones de la capa de epoxi.
En primer lugar, se decapó la pintura antifouling de todo el velero. Se sanearon las grietas ampliándolas y profundizando unos milímetros, se taparon con resina epoxi y carga para darle más dureza.
Después se lijó hasta tener las superficie original. Se aplicó imprimación (2 capas) y ya la pintura anti incrustante…
El barco se lijó con lijadora roto orbital con aspiración. Se imprimó con Primer NAUTIX y antifouling NAUTIX A4. La parte naranja con NAUTIX A9 t-speed. Todo ello en el varadero del Port Forum.
En primer lugar, para este trabajo de grietas quilla y antifouling se han hecho las mismas operaciones que en el mini 691, también de la Base Mini. Pero con la diferencia de una sola capa de imprimación (una vez retirado el anti incrustante antiguo). El trabajo se hizo en Port Forum.
La reparación de grietas se ha hecho con masilla de gel coat. Previamente se saneó toda la zona.
Debido a su situación, en el cambio motor arranque de este motor Yanmar 27hp, lo más delicado es desatornillar los 2 tornillos que sujetan el motor actual, que llevan muchos años sin tocarse.
Por lo tanto, el acceso lo facilité girando la posición del alternador y quitando el filtro de aceite. Usando llaves de vaso con alargos para acceder más fácilmente, y dando sendos golpes con botadores a los tornillos para desbloquearlos.
Finalmente, aquí se ve un vídeo con el resultado.

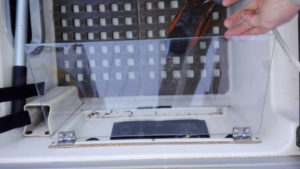

En primer lugar cabe decir que se hicieron dos actuaciones sencillas en paralelo. Metacrilato velero: sustituir tapa del tablero de mandos del motor diesel YANMAR de un Jeanneau Sunrise 35.
También tapar una filtración de agua por una rotura en ventana de babor. Se quiso evitar la sustitución de metacrilato en este segundo caso.
En el mantenimiento motor intraborda perkins Diesel Perama M30 se hicieron los típicos cambios y revisiones.
En primer lugar, como es obligado después de cierto numero de horas de funcionamiento, o transcurrido cierto tiempo sin uso, al motor se le cambiaron: aceite, filtro de aceite y correa alternador. El trabajo se hizo en el Port de Masnou
Parece que es un motor con un sistema poco frecuente pero curioso y muy práctico para extraer el aceite del cárter.
